Continut

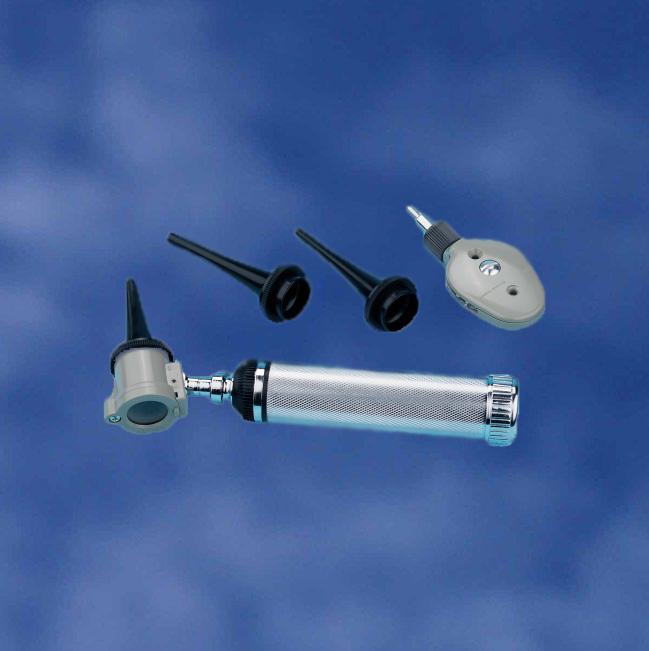

Setul complet de diagnostic pentru examinarea ochiului si urechii cuprinde urmatoarele:
piesa nr 23 Capul otoscopului
piesa V1-V2-V3 Speculum aurilcular (diferite marimi)
piesa 43 Suport baterie
piesa 310 Lampa de rezerva
piesa 3124 Cutie
2 Examinarea initiala
Atunci cand setul de diagnostic este receptionat trebuie sa se verifice pentru a detecta eventuale deteriorari. In cazul in care cutia este intacta aceasta se deschide si se verifica daca in continutul acesteia se regasesc toate componentele descrise mai sus.
3-A Otoscopul (piesa nr 23)
Aparatul este livrat cu trei tipuri (marimi) de speculum auricular in asa fel incat sa acopere toate tipurile de examinari posibile:
piesa V1 81 m/m lungime/ 7 mm diametru
piesa V2 81 m/m lungime/ 5 mm diametru
piesa V3 63 m/m lungime/ 6 mm diametru
O lentila de marire cu puterea de 10 dioptrii este livrata impreuna cu aparatul intr-o montura ce culiseaza si permite sa se suprapuna partial sau complet pe suprafata de examinare. Speculum auricular se poate steriliza prin fierbere sau se poate autoclava. In acest din urma caz temperatura de sterilizare nu trebuie sa depaseasca 123 ºC. Ca si altermativa se poate practica dezinfectia la rece cu substante dezinfectante utilizate in mod obisnuit pentru sterilizarea instrumentarului chirurgical.
Pentru a inlocui lampa otoscopului (piesa nr 310) se desurubeaza sursa veche, apoi se insurubeaza cea noua in capul otoscopului.
3-B Suportul bateriei (piesa no 43)
Manerul are o parte superioara un tub si o parte inferioara.
Manerul se ataseaza de partea inferioara prin intermediul unui filet. Pentru a desface partea inferioara a aparatului trebuie sa rasuciti in sens invers acelor de ceasornic In acest tub se introduc doua baterii C-R14 (25 mm diametru/48 mm lungime) de 1,5 volti cu polul pozitiv in sus. Aceste baterii pot sa fie sau nu reincarcabile. Partea inferioara se ataseaza apoi la tub prin insurubare in sensul acelor de ceasornic, iar arcul atasat va mentine bateriile ferm in pozitie.
Intensitatea luminii este controlata cu ajutorul inelului striat din partea superioara a tubului. Reducerea graduala a intensitatii care se realizeaza prin rasucirea in sens invers acelor de ceasornic poate sa mearga pana la intreruperea iluminatului (pozitia OFF). Invers, rasucirea graduala a butonului in sensul acelor de ceasornic va creste treptat intensitatea luminii pana la maxim (pozitia ON)
Partea superioara se ataseaza la tub prin impingere usoara in jos. Odata ajuns in pozitie se fixeaza prin strangerea surubului de fixare (prin rasucirea acestuia in sensul acelor de ceasornic). Pentru a detasa partea de examinare de tub se desurubeaza surubul de fixare si se eliberaza partea superioara, care se detaseaza prin ridicare.
Suportul bateriei este fabricat dintr-un material cromat pentru a i se mari durabilitatea. Cu toate acestea se recomanda ca bateriile sa nu fie mentinute in suport dupa epuizare deoarece elibereaza acizi corozivi care pot deteriora suportul.
3-C Lampa de rezerva
Lampa de rezerva furnizata (piesa 310) poate fi atasata la partea superioara pentru a fi utilizata la otoscop. Acelasi tip de lampa este utilizata si pentru laringoscop. Pentru otoscop acest tip de lampa nu poate fi utilizat, fiind necesara un bec mat ce poate fi furnizat separat la comanda (piesa nr 13).
3-D Cutia (piesa nr 3124 )
Cutia mentine in siguranta toate componentele mentionate mai sus.Se deschide apasand pe cele doua locuri marcate special. Pentru inchidere este suficient sa se impinga capacul in jos, iar balamalele se inchisd automat
4 Intretinere si reparatii
Instrumentele sunt astfel concepute incat niciuna dintre componente nu poate fi reparata de utilizator. De aceea se recomanda ca indiferent de defectiunile aparute sa se ia legatura cu vanzatorul.
5 Garantie
2 ani. Aceasta garantie nu se aplica in cazul unor defectiuni cauzate de utilizarea necorespunzatoare a aparatului.
